Rofiþétta tengibúnaður

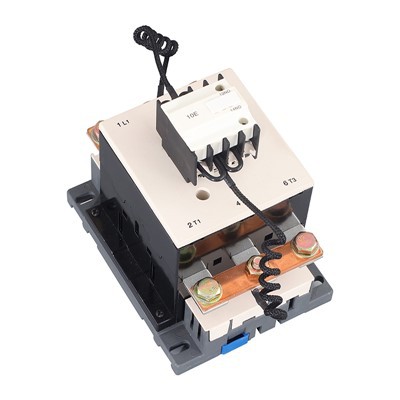

TheCJ19C Rofiþétta tengibúnaður(hér eftir nefnt tengiliðurinn) er sérstakt tæki sem er sérstaklega hannað til að búa til og brjóta lágspennu shunt þétta. Það er mikið notað í sjálfvirkum jöfnunarbúnaði fyrir viðbragðsafl. Þessi vara er hentug til notkunar í riðstraumskerfum með tíðni upp á 50Hz og málspennu allt að 380V, fær um að skipta um þéttaálag allt að 90kvar til að bæta aflstuðul kerfisins á áhrifaríkan hátt. Tengiliðurinn er með einingabyggðri byggingar-hönnun. Viðnámsrásarhlutinn er staðsettur fyrir ofan aðalrásarhlutann og samanstendur af þremur leiðum. Helstu tengiliðir eru skynsamlega hönnuð til að takast á við einstaka álag, sem tryggir áreiðanlega notkun.

Til að ná sem bestum árangri erRofiþétta tengibúnaðurverður að starfa innan tilgreindra venjulegra vinnu- og uppsetningaraðstæðna:

a) Hitastig umhverfisins: efri mörkin eru +40 gráður, þar sem meðalgildi yfir 24 klukkustundir fer ekki yfir +35 gráður og neðri mörkin eru -5 gráður.

b) Hæð: hæð uppsetningarsvæðisins ætti ekki að fara yfir 2000m.

c) Raki: Hlutfallslegur loftraki á uppsetningarstaðnum ætti ekki að fara yfir 50% við hitastig sem er +40 gráður. Mánaðarmeðaltals lágmarkshiti blautasta mánaðarins fer ekki yfir +25 gráður og mánaðarmeðaltals hámarks rakastig þess mánaðar fer ekki yfir 90%.

d) Mengunarstig: 3. stig.

e) Uppsetningarflokkur: Flokkur III.

f) Áfall og titringur: Varan verður að vera sett upp á stað án verulegs hristings, höggs eða titrings.

g) Uppsetningarskilyrði: Halli uppsetningaryfirborðs tengibúnaðarins miðað við lóðrétta planið ætti ekki að fara yfir 5 gráður.

Vinnureglan er sýnd á mynd 1: svæðið fyrir ofan punktalínuna sýnir skýringarmynd af þéttaskiptarásinni, en svæðið fyrir neðan táknar shuntþéttabankann. Snemma-snertir við raðtengda-viðnám mynda viðnámsrofarásina. Þegar rafsegulspóla tengibúnaðarins er virkjað lokar viðnámsrofarásin fyrst. Straumur flæðir í gegnum viðnámið til að hlaða þéttana og bælir í raun innrásarstrauminn fyrir lokun þétta.

Í kjölfarið eru helstu tengiliðir nálægt til að bera allan rafrýmd strauminn. Þegar það hefur lokið verkefni sínu að bæla niður innrásarstrauminn, losnar viðnámsrásin frá aðalrásinni og endurstillist sjálfkrafa. Þessi hönnunareiginleikiRofiþétta tengibúnaðurdregur verulega úr líkum á brennslu viðnáms þegar þéttar eru aftengdir, sem eykur endingu og rekstraröryggi í krefjandi aflstuðlaleiðréttingarforritum.

Sjá mynd 2 fyrir hringrásartengingar og tengimerkingar af gerðinni CJ19C.

CJ19C-32 tengibúnaðurinn hefur tvo aukatengiliði, með þremur mögulegum samsetningum; Hjálparsnertisamsetningar eru sýndar í töflu 1. Hægt er að setja upp aukaeiningar á báðum hliðum tengiliða til að fjölga aukasnertum.

Það eru tvær tegundir af aukaeiningum:

LA8-DN11 (einn venjulega opinn og einn venjulega lokaður)

LA8-DN20 (tveir venjulega opnir); valinn af notanda við pöntun.

Ytri mál og uppsetningarmál: Hægt er að setja CJ19C-32 tengibúnaðinn upp með því að nota M4 skrúfur og lásskífur, eða nota 35 mm festingarbraut. Sjá mynd 3 fyrir ytri mál og uppsetningarmál CJ19C-32.
